ترانسمیتر فشار آتونیکس مدل PSA-V01

ترانسمیتر فشار یکی از تجهیزات پرکاربرد اتوماسیون صنعتی می باشد. و جهت اندازه گیری و کنترل فشار در فرآیندهای صنعتی مورد استفاده قرار می گیرد. در واقع ترانسمیترهای فشار مقادیر اندازه گیری شده فشار را به سیگنال های الکتریکی جریانی و یا ولتاژی تبدیل می کنند. و برای تعیین فشار سیالاتی مانند مایع، گاز، روغن و تعیین پارامترهایی نظیر جریان، چگالی، وزن و دما مورد استفاده قرار می گیرد. ترانسمیتر های فشار در انواع مخلتف قلمی، دیافراگمی، ضد انفجاری، تفاصلی، ابسلوت و گیج به صورت نمایشگر دار و یا بدون نمایشگر موجود می باشد.

ترانسمیتر فشار آتونیکس سری PSA دارای صفحه نمایش LED مربعی شکل می باشد، از ویژگی های مهم این سری از ترانسمیترهای آتونیکس می توان به دقت بالا و کیفیت مناسب در مقایسه با قیمت مناسب آن اشاره کرد.

این سری از سنسورهای فشار دارای خروجی NPN یا PNP و خروجی آنالوگ ولتاژی ۱ تا ۵ ولت می باشد. و قابلیت نمایش سه نوع فشار (فشار استاندارد، فشار خلا و فشار (compound را دارد. و قابلیت نمایش فشار compound و فشار خلا را بر حسب بار (bar)، پوند بر اینچ (psi)، کیلو پاسکال (kPa)، میلی متر جیوه (mmHg)، میلی متر آب (mmH₂O)، اینچ جیوه (inHg) نمایش می دهد و فشار استاندارد بر حسب واحدهای بار (bar)، پوند بر اینچ (psi)، کیلو پاسکال (kPa)، اینچ جیوه (inHg) را دارد.

این سری از ترانسمیترهای فشار دارای مدل های مختلفی می باشد. یکی از مدل PSA-V01 می باشد که در ادامه به بررسی آن می پردازیم.

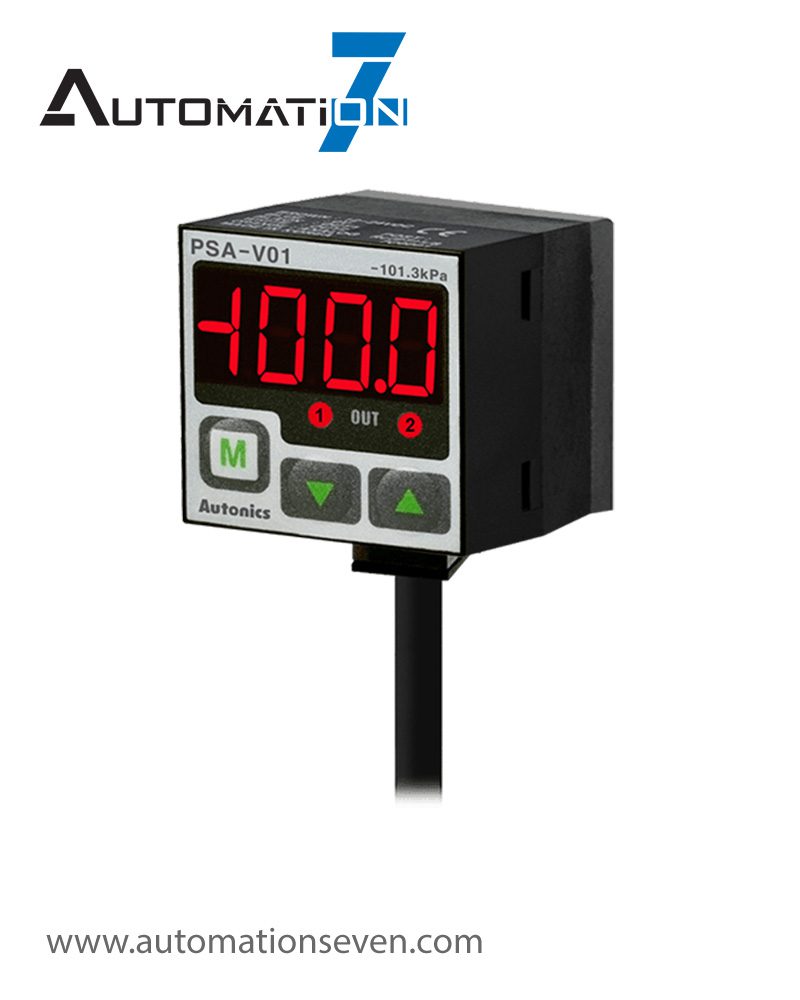

ترانسمیتر فشار آتونیکس مدل PSA-V01

ترانسمیتر فشار آتونیکس مدل PSA-V01 دارای صفحه نمایش دیجیتال با رزولوشن بالا و پاسخ زمانی سریع یکی از پرفروش ترین سنسور های برند آتونیکس می باشد. این ترانسمیتر فشار دارای رنج اندازه گیری ۱۰۱٫۳- الی ۰٫۰ کیلوپاسکال می باشند و این قابلیت نمایش فشار را بر حسب بار (bar)، پوند بر اینچ (psi)، میلی متر جیوه (mmHg)، میلی متر آب (mmH₂O)، اینچ جیوه (inHg) را دارد. این سنسور دارای خروجی NPN و خروجی ولتاژی ۱ تا ۵ ولت DC می باشد. از دیگر نکات قابل توجه این سنسورفشار می توان به دقت بسیار مناسب نسبت به قیمت آن اشاره کرد. دقت این سنسورها در یک سیکل کامل %۱± می باشد.

مشخصات کلی

• کد محصول: PSA-V01
• رنج اندازه گیری: ۱۰۱٫۳- الی ۰٫۰ کیلوپاسکال
• دقت اندازه گیری در سیکل کامل (Full Scale): ±۱%
• ولتاژ کاری: ۱۲ الی ۲۴ ولت DC
• دارای خروجی NPN و خروجی آنالوگ ولتاژی ۱ تا ۵ ولت DC
• پورت ورودی: Rc(PT)1/8
• جنس بدنه: پلی کربنات
• ابعاد: ۳۰*۳۰ میلی متر
• رنج دمای محیط: ۱۰- الی ۵۰ درجه سانتی گراد
• رنج رطوبت محیط: ۳۵ الی ۹۵ درجه سانتی گراد
• وزن: ۲۰۰ گرم
• درجه حفاظت: IP40
• سیستم های مورد استفاده: هوا و گازهای غیرخورنده

ابعاد ترانسمیتر فشار آتونیکس مدل PSA-V01

کاربرد ترانسمیتر فشار آتونیکس مدل PSA-V01

ترانسمیتر فشار در صنعت کاربرد گسترده ای دارد و می توان به صنایعی نظیر نفت، گاز، پتروشیمی، صنایع غذایی، نیروگاه ها، کمپرسورهای صنعتی، پمپ، سیستم های سرمایش و گرمایشی و غیره اشاره کرد.

جهت دریافت کاتالوگ PSA کلیک کنید.
