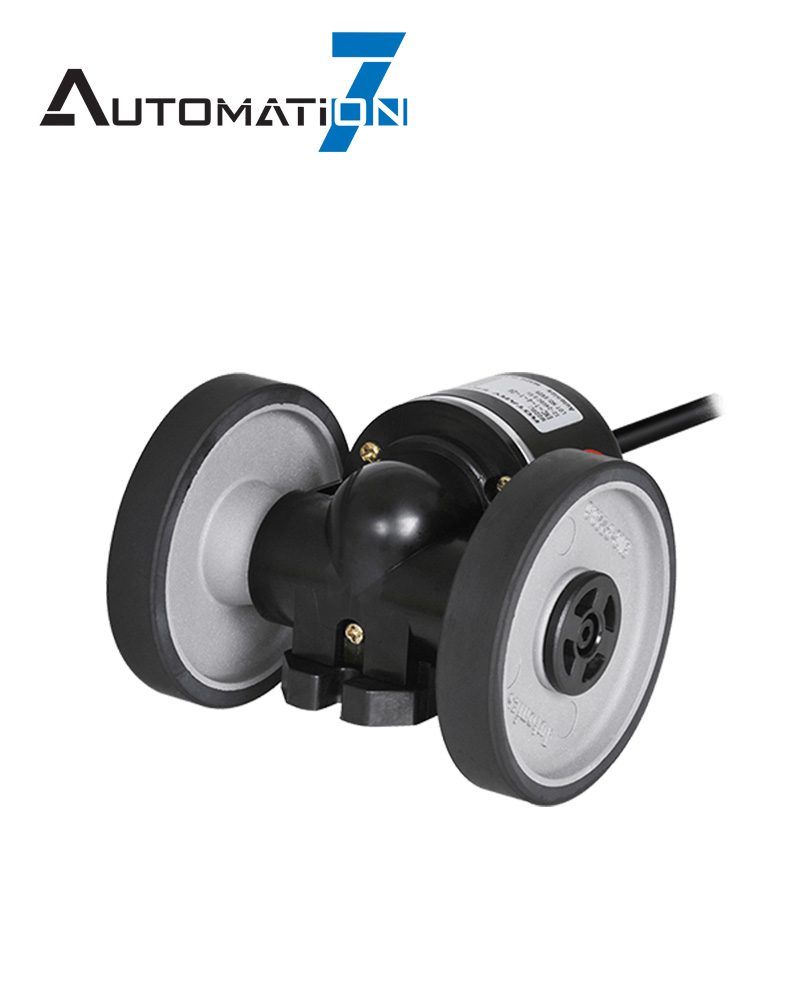

انکودر چرخدار آتونیکس ENC-1-1-T-24

انکودر چرخدار آتونیکس ENC-1-1-T-24

انکودر چرخدار (کالسکه ای) از پرکاربرد ترین انکودرها درصنعت می باشد که می توان جهت محاسبه مسافت و متراژ رول استفاده کرد. این انکودر در مدل های اندازه گیری میلیمتر (mm)، سانتیمتر (cm) و متر (m)تولید می شود به این معنی که در مدل اول به ازای حرکت ۱ میلیمتر ۱ پالس، در مدل دوم به ازای حرکت ۱ سانتیمتر ۱ پالس و در مدل آخر به ازای حرکت ۱ متر ۱ پالس در خروجی می دهد.

انکودر چرخدار آتونیکس مدل ENC-1-1-T-24

انکودر چرخدار آتونیکس مدل ENC-1-1-T-24 دارای تغذیه ورودی ۱۲ الی ۲۴ ولت DC با کورس اندازه گیری یک میلیمتر میباشد. قطر بدنه انکودر ۵۰ میلی متر و قطر چرخ آن ۲۵۰ میلی متر می باشد. خروجی انکودر به صورت Totem pole از فازهای A و B می باشد.

مشخصات کلی

• اندازه گیری: یک میلیمتر بر پالس
• تعداد پالس ها: ۱۰۰ عدد
• خروجی: Totem pole، فاز A و B
• ماکزیمم فرکانس: ۱۸۰ کیلو هرتز(kHz)
• ولتاژ تغذیه: ۱۲ الی ۲۴ ولت DC
• قطر چرخ: ۲۵۰ میلی متر
• دمای کارکرد: ۱۰- الی ۷۰+ درجه سانتی گراد
• رطوبت کارکرد: ۳۵ الی ۸۵ درصد
• درجه حفاظتی: IP50
• وزن: ۴۹۴ گرم
• ساخت کره جنوبی

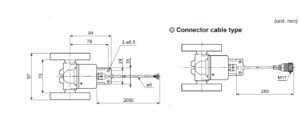

ابعاد انکودر چرخ دار آتونیکس مدل ENC-1-1-T-24

کاربرد:

انکودرهای چرخدار در صنعت کاربردهای مختلفی دارند از جمله کاربردهای انکودر چرخدار در صنعت می توان به موارد زیر اشاره کرد.

• دستگاه های رول کن سفره یکبار مصرف
• ماشین آلات چاپ و بسته بندی
• سیستم های روباتیک و CNC
• تجهیزات پزشکی
• و غیره . . .

لینک های دانلود

• دانلود کاتالوگ فارسی انکودر سری ENC
• دانلود کاتالوگ انگلیسی انکودر سری ENC

ضمن سپاس از انتخاب مجموعه ما، شرکت گروه فنی و مهندسی اتوماسیون هفت نماینده رسمی آتونیکس کره جنوبی مفتخر است همراه با پشتیبانی های فنی رضایت شما را بیش از پیش جلب نماید. جهت دریافت اطلاعات بیشتر با کارشناسان شرکت تماس حاصل فرمایید

رزولوشن:

این انکودر قابلیت اندازه گیری مینیمم ۱ پالس به ازای ۱ میلیمتر می باشد.
