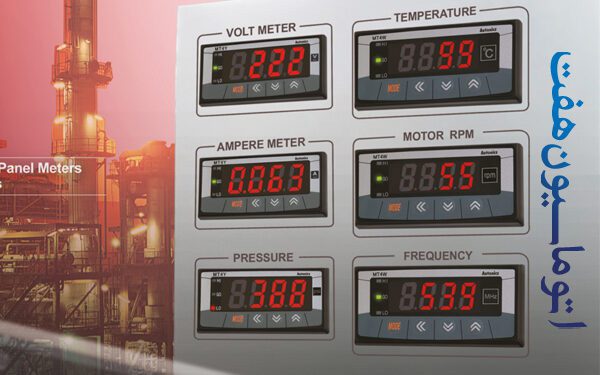

پنل متر آتونیکس سری MT4W یکی از پرکاربردترین تجهیزات اتوماسیون صنعتی در ایران به شمار می آید. این خانواده از پنل مترها در مدل های متنوعی ساخته می شوند و پنل متر آتونیکس سری MT4W می تواند مقادیر ولتاژ یا جریان AC یا DC را به عنوان ورودی دریافت کند و این مقادیر را نمایش دهد در برخی از این مدل های میتواند مقدار سیگنال ورودی را به صورت یک سیگنال ۴ الی ۲۰ میلی آمپر در خروجی تحویل دهد و یا سه رله به عنوان کنترلر و خروجی RS485 داشته باشد.
مقدمه
مطمئن باشید شما هم بعد از همراهی ما در این مقاله از “شرکت اتوماسیون هفت” پاسخ سوالات خود را به دست می آورید و به تنظیم کنترلرهای آتونیکس مسلط می شوید.
معرفی پارامترهای پنل متر سری MT4W
این نمایشگر از ۳ گروه پارامتر تشکیل شده است:
- پارامترهای گروه ۰ (تنظیمات مقدار SP): برای ورود به پارامترهای گروه ۰ کلید MODE را یکبار فشار دهید.
- پارامترهای گروه ۱ (تنظیمات اساسی): برای ورود به پارامترهای گروه ۱ کلید MODE را به مدت ۳ ثانیه نگه دارید.
- پارامترهای گروه ۲ (تنظیمات فرعی): برای ورود به پارامترهای گروه ۲ کلید MODE را به مدت ۵ ثانیه نگه دارید.
روش اندازه گیری فرکانس سیگنال ورودی (AC Frequency measurement)
- کلید MODE را به مدت ۳ ثانیه نگه دارید و وارد پارامترهای گروه ۱ بشوید.
- پارامتر DISP را بر روی گزینه FREQ قرار دهید.
نکته: این پارامتر فقط در مدل های MT4W-AV-XX و MT4W-AA-XX کاربرد دارد و در مدل های دیگر نمایش داده نمی شود.
کالیبراسیون در پنل متر سری MT4W
این پارامتر زمانی که مقدار سیگنال متصل شده با مقدار نمایش داده شده اختلاف داشته باشد کاربرد دارد. به این صورت که می توانیم مقدار سیگنال را در پارامتر Inb.H ضرب کنیم و به علاوه پارامتر Inb.L کنیم.
نکته: به صورت پیش فرض پارامتر Inb.H بر روی عدد ۱ و پارامتر Inb.L بر روی عدد ۰ تنظیم شده است.
مشاهده مقدار ماکزیمم و مینیمم (Monitoring peak display value)
- کلید MODE را فشار دهید تا وارد پارامترهای گروه ۰ بشوید.
- در پارامتر PEK میتوانید ماکزیمم مقدار نمایش داده شده را مشاهده کنید.
- در پارامتر PEK میتوانید مینیمم مقدار نمایش داده شده را مشاهده نمایید.
- سپس کلید MODE را فشار دهید و به صفحه اصلی برگردید.
قفل کردن پارامترها (LOC)
از طریق این پارامتر میتوانید بر روی تنظیمات قفل گذاری کنید. برای این منظور وارد پارامترهای گروه ۲ بشوید. آخرین پارامتر، پارامتر LOC می باشد. این پارامتر را می توانید بر روی گزینه های زیر قرار دهید:
- OFF: برای غیر فعال کردن قفل از این گزینه است استفاده کنید.
- LOC1: اگر بر روی این گزینه قرار دهید پارامترهای گروه ۱ قفل می شود.
- LOC2: اگر بر روی این گزینه قرار دهید پارامترهای گروه ۲ قفل می شود.
- LOC3: اگر بر روی این گزینه قرار دهید پارامترهای گروه ۰ ، ۱ و ۲ قفل می شود.
روش تنظیم و اسکیل کردن خروجی ۴ الی ۲۰ میلی آمپر
- کلید MODE را به مدت ۵ ثانیه نگه دارید و وارد پارامترهای گروه ۲ بشوید.
- در پارامتر FS-H مقداری که به ازای آن قرار است خروجی ۲۰ میلی آمپر داشته باشیم را تنظیم نمایید.
- در پارامتر FS-L مقداری که به ازای آن قرار است خروجی ۴ میلی آمپر داشته باشیم را تنظیم نمایید.
- سپس کلید MODE را ۳ ثانیه نگه دارد تا به صفحه اصلی برگردید.
روش بازگرداندن تنظیمات به تنظیمات کارخانه (Reset Factory)
- کلیدهای فلش سمت بالا، پایین و چپ را به مدت ۲ ثانیه نگه دارید.
- بر روی صفحه نمایش پیام T نمایش داده می شود.
- با کلیدهای فلش بالا و پایین بر روی گزینه YES قرار دهید.
- کلید MODE را فشار دهید.
لیست خطاها (Error display function)
- خطای HHHH: زمانی که این خطا چشمک میزند به این معنی است که مقدار سیگنال متصل شده از مقدار استاندارد بیشتر می‌باشد (۱۱۰%)
- خطای LLLL: مقدار سیگنال متصل شده از مقدار استاندارد کمتر است (۱۰%-)
- خطای d-HH: مقدار نمایش داده شده از مقدار ماکزیمم بیشتر است.
- خطای d-LL: مقدار نمایش داده شده از مقدار مینیمم کمتر است.
- خطای F-HH: مقدار فرکانس اندازه‌گیری شده از مقدار ماکزیمم (۹۹۹۹) بیشتر است.
- خطای OuEr: نیاز به Zero کردن داریم.
مثال مفهومی (Example):
به عنوان مثال برای اتصال و تنظیم یک ترانسمیتر فشار ۰ الی ۱۰۰۰ بار با خروجی ۴ الی ۲۰ میلی آمپر با مقدار ست پوینت های ۲۵۰ بار و ۵۰۰ بار، پارامترهای زیر را تنظیم نمایید:
پارامترهای گروه ۱
- پارامتر In-r را بر روی گزینه ۴-۲۰Ma قرار دهید.
- پارامتر In-t را بر روی گزینه SCAL قرار دهید.
- پارامتر H-SC را بر روی عدد ۱۰۰۰ قرار دهید.
- پارامتر L-SC را بر روی عدد ۰ قرار دهید.
پارامترهای گروه ۲
- پارامتر t را بر روی گزینه LH.St قرار دهید.
پارامترهای گروه ۰
- پارامتر H-Set را بر روی عدد ۵۰۰ قرار دهید.
- پارامتر L-Set را بر روی عدد ۲۵۰ قرار دهید.
